The power is
under your control!


Niezawodne. Konfigurowalne. Dostępne.

OLBRZYMIA ILOŚĆ DOSTĘPNYCH ROZMIARÓW I KONFIGURACJI

Skrzynie biegów Yilmaz Redüktör oferują rozwiązanie dla absolutnej większości aplikacji przemysłowych, włącznie specjalnych konfiguracji na miarę.

JEDEN Z NAJWIĘKSZYCH PRODUCENTÓW SKRZYNI BIEGÓW NA ŚWIECIE

Spółka Yilmaz Redüktor z roczną produkcją około 330 tysięcy sztuk należy między top 6 światowych producentów skrzyni biegów.

11 TYPÓW SKRZYNI BIEGÓW

W swoim portfolio posiada 11 serii skrzyni biegów dla standardowych i bardziej wymagających zakładów przemysłowych. Każdy typ skrzyni biegów można ponadto indywidualnie skonfigurować.

THE POWER IS UNDER YOUR CONTROL

Yılmaz Redüktör to znany na całym świecie producent przemysłowych skrzyni biegów z ponad
60-letnią tradycją.

WIĘCEJ O YILMAZ REDÜKTÖR

Wybierz sobie tę właściwą skrzynię biegów

Niezliczona ilość możliwości konfiguracji skrzyń biegów zapewnia ich zastosowanie we wszystkich rodzajach zakładów przemysłowych.

seria M
skrzynie biegów o konstrukcji wspornikowej

13 rozmiarów
wyjściowy moment obrotowy 50 – 18 000 Nm
wyjściowa prędkość obrotowa 0,1 – 500 min

korpus żeliwny, konstrukcja monoblokowa, dwustopniowe oraz trójstopniowe wykonanie, wały o zmiennej wydajności, łożyska o dużej trwałości i hartowane uzębienie 58-62 HRc

  • MR – kompaktowe wykonanie z silnikiem
  • MV – skrzynia biegów ze standardowym kołnierzem wlotowym IEC B5/B14, włącznie z silnikiem
  • MN – skrzynia biegów ze standardowym kołnierzem wlotowym IEC B5/B14, bez silnika
  • MT – skrzynia biegów z wolnym wałem wejściowym, bez silnika

seria N
czołowe przekładnie w wersji z kołnierzem

13 rozmiarów
wyjściowy moment obrotowy 50 – 18 000 Nm
wyjściowa prękość obrotowa 0,1 – 500 min

korpus żeliwny, konstrukcja monoblokowa, dwójstopniowe oraz trójstopniowe wykonanie, zmienny kołnierz wyjściowy i wały, łożyska o dużej trwałości i hartowane uzębienie 58-62 HRc

  • NR – kompaktowe wykonanie z silnikiem
  • NV – ze standardowym kołnierzem wlotowym IEC B5/B14, włącznie z silnikiem
  • NN – ze standardowym kołnierzem wlotowym IEC B5/B14, bez silnika
  • NT – z wolnym wałem wejściowym, bez silnika

seria E
przekładnie ślimakowe

8 rozmiarów
wyjściowy moment obrotowy 5 – 1 000 Nm
wyjściowa prędkość obrotowa 0,1 – 400 min

przekładnia w jednym biegu do i=100 z możliwością podwójnego wykonania, różne możliwości podłączenia, łożyska o dużej trwałości

  • EV – skrzynia biegów ze standardowym IEC B5/B14 z kołnierzem wlotowym z silnikiem włącznie
  • EN – skrzynia biegów ze standardowym IEC B5/B14 kołnierzem wlotowym, bez silnika
  • ET – skrzynia biegów z wolnym wałem wejściowym, bez silnika

seria D
przekładnie płaskie (równoległe)

10 rozmiarów
wyjściowy moment obrotowy 130 – 18 000 Nm
wyjściowa prędkość obrotowa 0,1 – 350 min

korpus żeliwny, konstrukcja monoblokowa, dwustopniowe oraz trójstopniowe wykonanie, zmienny kołnierz wyjściowy i wały, łożyska o długiej trwałości i hartowane uzębienie 58-62 HRc

  • DR – kompaktowe wykonanie z silnikiem
  • DV – ze standardowym kołnierzem wlotowym IEC B5/B14, włącznie z silnikiem
  • DN – ze standardowym kołnierzem wlotowym IEC B5/B14, bez silnika
  • DT – z wolnym wałem wejściowym, bez silnika

seria K
przekładnie stożkowe

10 rozmiarów
wyjściowy moment obrotowy 80 – 15 000 Nm
wyjściowa prędkość obrotowa 0,1 – 400 min

korpus żeliwny, konstrukcja monoblokowa, dwustopniowe oraz trójstopniowe wykonanie, zmienne kołnierze wyjściowe i wały, łożyska o dużej trwałości i hartowane uzębienie 58-62 HRc

  • KR – kompaktowe wykonanie z silnikiem
  • KV – ze standardowym kołnierzem wlotowym IEC B5/B14, włącznie silnika
  • KN – ze standardowym kołnierzem wlotowym IEC B5/B14, bez silnika
  • KT – z wolnym wałem wejściowym, bez silnika

Przemysłowe skrzynie biegów

seria Y
przekładnie poziome

25 rozmiarów
wyjściowy moment obrotowy 1 200 – 43 000 Nm
wyjściowa prędkość obrotowa 2,6 – 990 min

korpus odlewany GGG40, różne metody chłodzenia włącznie z wężem wodnym, wymiennikiem powietrza/oleju oraz zewnętrznym wymiennikiem oleju, z możliwością wymuszonego smarowania łożysk, wysokiej jakości łożyska, uzębienie hartowane, wały o zmiennej wydajności i tarcze zaciskowe

  • YRM – z cylindrycznym wałem wyjściowym
  • YRD – z wydrążonym wałem wyjściowym lub tarczą zaciskową
  • YRE – z wyjściem dla wytłaczarki

seria H
czołowe przekładnie

14 rozmiarów
wyjściowy moment obrotowy 2 500 – 165 000 Nm
wyjściowa prędkość obrotowa 0,1 – 250 min

korpus żeliwny, konstrukcja monoblokowa, różne metody chłodzenia włącznie z wężem wodnym, wymiennikiem powietrza/oleju oraz zewnętrznym wymiennikiem oleju, montaż ze wszystkich stron, z możliwością wymuszonego smarowania łożysk, wysokiej jakości łożyska, uzębienie hartowane, wały o zmiennej wydajności, tarcze zaciskowe, kołnierze wylotowe

  • HT – skrzynia biegów z wolnym wałem wejściowym
  • HK – skrzynia biegów z wejściem dla standardowego silnika kołnierzowego IEC B5/B14
  • HTE – skrzynia biegowa z wolnym wałem wejściowym i z wyjściem dla wytłaczarek
  • BYT – skrzynia biegów z napędem pomocniczym dla przenośników

seria B
przekładnie stożkowe

14 rozmiarów
wyjściowy moment obrotowy 2 500 – 165 000 Nm
wyjściowa prędkość obrotowa 0,1 – 115 min

korpus żeliwny, konstrukcja monoblokowa, różne metody chłodzenia włącznie z wężem wodnym, wymiennikiem powietrza/oleju oraz zewnętrznym wymiennikiem oleju, montaż ze wszystkich stron, z możliwością wymuszonego smarowania łożysk, wysokiej jakości łożyska, uzębienie hartowane, wały o zmiennej wydajności, tarcze zaciskowe i kołnierze wylotowe, bardzo duża gęstość mocy, możliwość bezpośredniego podłączenia silnika przez standardowy kołnierz wlotowy IMB5/B14

  • BT – z wolnym wałem wejściowym
  • HK – z wyjściem dla standardowego silnika kołnierzowego IEC B5/B14
  • HTE – z wolnym wałem wejściowym i wyjściem dla wytłaczarek
  • BYT – z napędem pomocniczym dla przenośników

seria P
przekładnie obiegowe (planetarne) w wersji kołnierzowej

10 rozmiarów
wyjściowy moment obrotowy 1 000 – 50 000 Nm
stosunek przełożenia 3,5 – 3 000

przekładnie o bardzo dużej gęstości mocy, zmiennym wyposażeniem i ekstremalną trwałością dla wymagających aplikacji, w tym dźwigów i turbin wiatrowych, korpus odlewany oraz kołnierze GGG40, możliwość poprzedzającego stożkowego lub ślimakowego wejścia, możliwe kołnierze wejściowe dla silników standardowych IEC B5

  • PV..L – wykonanie z silnikiem elektrycznym lub hydraulicznym z kołnierzem B5, C26 lub M46
  • PN..L – wykonanie z kołnierzem wejściowym B5, C26 lub M46, bez silnika
  • PT..L – wykonanie z wolnym wałem wejściowym
  • P..K – wykonanie z silnikiem i poprzedzającym wejściem stożkowym

seria R
przekładnie planetarne w wersji na łapach

10 rozmiarów
wyjściowy moment obrotowy 1 000 – 50 000 Nm
stosunek przełożenia 3,5 – 3 000

przekładnie o bardzo dużej gęstości mocy, zmiennym wyposażeniem i ekstremalną trwałością dla wymagających aplikacji, w tym dźwigów i turbin wiatrowych, korpus odlewany oraz kołnierze GGG40, możliwość poprzedzającego stożkowego lub ślimakowego wejścia, możliwe kołnierze wejściowe dla silników standardowych IEC B5

  • RV..L – wykonanie z silnikiem elektrycznym albo hydraulicznym z kołnierzem B5, C26 albo M46
  • RN..L – wykonanie z kołnierzem wlotowym B5, C26 lub M46, bez silnika
  • RT..L – wykonanie z wolnym wałem wejściowym
  • R..K – wykonanie z silnikiem i poprzedzającym wejściem stożkowym

Jak powstają skrzynie biegów?

Cała produkcja skrzyń biegów YR przebiega in-house w zakładzie produkcyjnym
o 35 000 metrach kwadratowych.
To wszystko od początkowego projektu aż do poddania testom produktu końcowego.

WIĘCEJ INFORMACJI
TAJEMNICA SUKCESU

Najważniejsze właściwości

Różne typy wałów i kołnierzy skrzyń biegów Yilmaz zapewniają szerokie zastosowanie w rozmaitych dziedzinach przemysłu oraz aplikacji.

kompaktowy design i połączenie z silnikiem zgodnie z normami IEC

Większość skrzyń biegów jest dostępna jako kompaktowy zestaw z wbudowanym silnikiem elektrycznym albo interfejsem wejściowym ze standardowymi silnikami zgodnie z normami IEC.

WIĘCEJ O SKRZYNIACH BIEGÓW

wysoka jakość i słynna sprawność

Skrzynie biegów są wytwarzane i poddawane testom we własnych zakładach badawczych, zaś ich produkcja jest realizowana w nowoczesnych fabrykach w tureckim Stambule.
Odlew skrzyni biegów (przeważnie monoblokowych dla zapewnienia najwyższej możliwej trwałości konstrukcji) przebiega we własnej odlewni, wszystkie pozostałe części są następnie obrabiane we własnych zaawansowanych i w znacznym stopniu zautomatyzowanych ośrodkach obróbki.

indywidualne podejście do klientów i własnych ludzi

Firma rodzinna Yilmaz Redüktör jest znana ze swojego pozytywnego nastawienia do klientów i przyjacielskiego stosunku ku partnerom handlowym.
Identyczne podejście ma również ku setkom pracowników w swoich fabrykach, których traktuje raczej jako członków szerszej rodziny niż zwykłą najemną silę roboczą. Bezpieczeństwo, komfortowe warunki pracy i regularna komunikacja najwyższego kierownictwa ze zwykłymi pracownikami to u Yilmaz Redüktör standard.

rozwiązanie dla wszystkich aplikacji

Yilmaz Redüktör oferuje nie tylko kompletne spektrum standardowych kompaktowych i przemysłowych skrzyń biegów, jak również cały szereg rozwiązań na miarę dla specyficznych wymagań najróżniejszych dziedziń przemysłowych.

Czy skrzynia biegów YR jest tym, czego ci potrzeba?
Zbadaj modele 2D i 3D lub spróbuj konfiguratora online.

MODELE 2D i 3DKONFIGURATOR ONLINE

THE POWER IS UNDER YOUR CONTROL

Specjalne rozwiązanie dla aplikacji przemysłowych

Nevyberete si ze standardowej oferty elektrycznych skrzyń biegów? Potrzeba ci dla twojego zakładu specjalnego rozwiązania?
Poniżej oferta tego, co można wyprodukować na miarę lub skonfigurować.

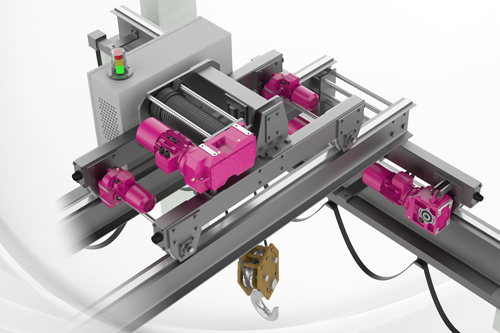

żurawie i wciągniki

W asortymencie znajdziesz rozwiązania dla podwozi i wciągników żurawów, włącznie możliwości płynnej regulacji szybkości za pomocą elektronicznych przetwornic częstotliwości (również marki Yilmaz Redüktör).

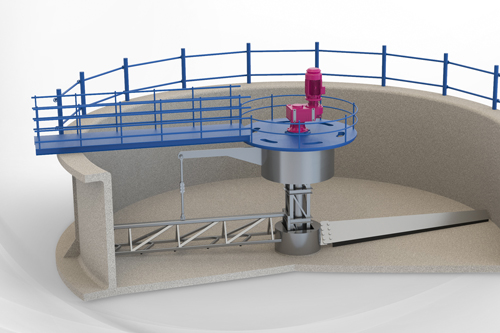

miksery i mieszadła

Mieszanie materiałów potrzebuje specjalnego podejścia z powodu wysokich wymagań na odporność zespołów łożyskowych, korozyjności środowiska i inne specyfikacje. Również dla tej sfery mamy w Yilmaz przygotowane latami sprawdzone rozwiązania.

wytłaczarki

Wytłaczarki to dalszy trudny typ aplikacji wymagający specjalnego rozwiązania. Do dyspozycji jest ich kilka.

przenośniki i inne

Sprawdzone rozwiązania dla prostych małych przenośników lub dużych przenośników wymagających wytrzymałych przemysłowych skrzyni biegów z pomocniczymi napędami manipulacyjnymi są również do dyspozycji.

Więcej o specjalnych rozwiązaniach znajdziesz na stronach producenta albo w katalogu.

Podobają ci się skrzynie biegów YR?
Wyślij nam wiadomość.

Zainteresowała Cię marka Yilmaz Redüktör?

Chcesz abyśmy Ci przedstawili niewiążącą ofertę lub dostarczyli rozwiązanie dla Twojej aplikacji? Zwróć się do K-Drives C. Spółka K-Drives CZ jest wyłącznym dystrybutorem skrzyni biegów marki Yilmaz Redüktör w CZ i PL.
